Téma: Fender 1 Button Footswitch

Zdravicko, nebol som si isty ci to dat sem alebo do Aparatur, za chybu sa ospravedlnujem.

Mam kombo Fender Rumble 500 V3 ktore ma distortion kanal a na prepinanie tohoto kanalu vlastny jack output pre footswitch.
Kedze original footswitch od Fendra stoji 60,- EUR (1.500,- CZK) tak som sa rozhodol pre lacnejsiu alternativu (klik pre obrazok).

Tento footswitch pravdaze nefungoval (dioda sice fungovala spravne no footswitch neprepinal kanal).

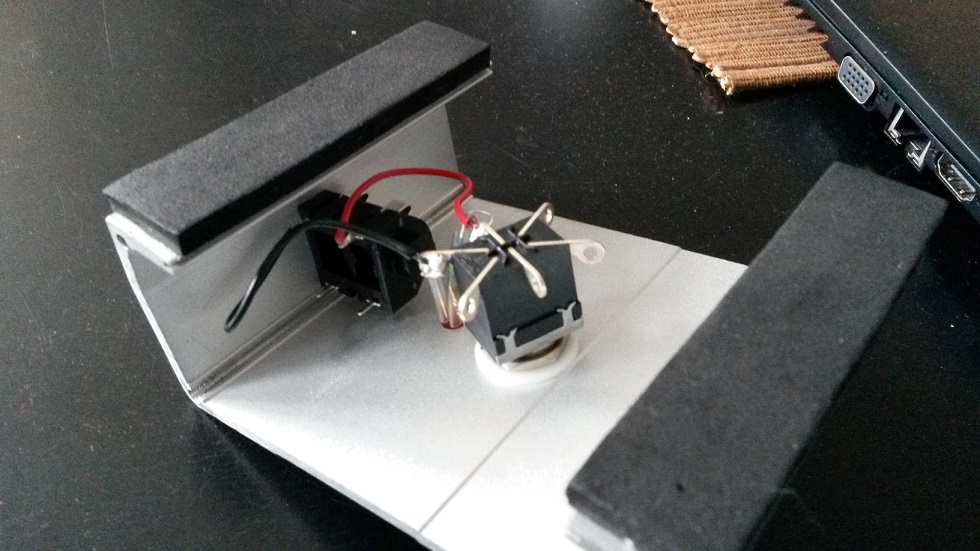

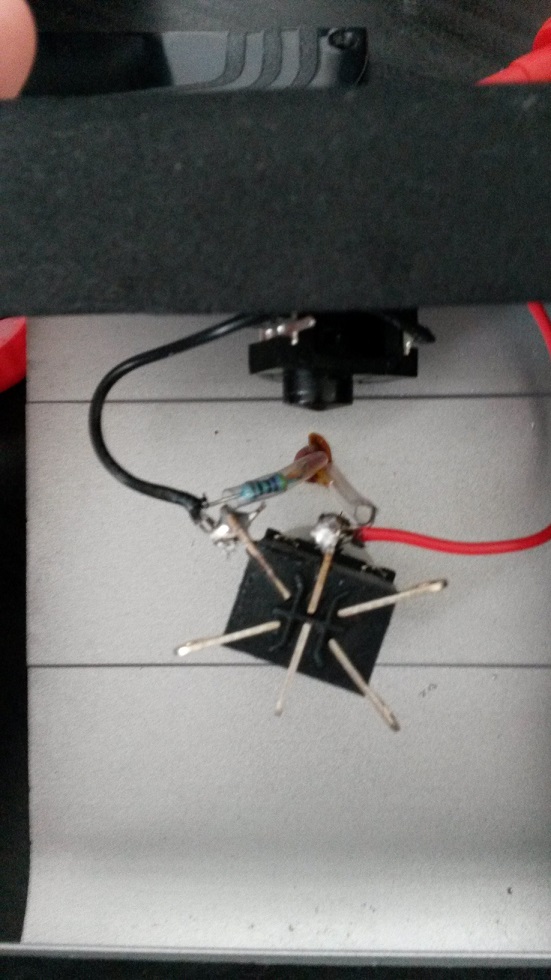

Takto to vyzeralo povodne (obrazok). Bolo potrebne len prespajkovat (prehodit) cierny a cerveny kabel na outpute pre jack a footswitch zacal fungovat.
Kanal sice prepinalo ale prestala fungovat dioda. Napadlo ma teda, ze asi bude tiez treba prespajkovat (prehodit) draty diody. Tak som to spravil (obrazok).
Tento krok ale znova uplne odstavil prepinanie kanalu. Cize dioda znova svieti ale switch neprepina kanal.

Vyzera to na velmi jednoduchy problem no vobec sa v tejto veci nevyznam. Vedel by niekto poradit?

http://baskytara.com/img/m/4262/t/p1c6u4l8a71g4r1qh4hatk5a2s83.jpg
http://baskytara.com/img/m/4262/t/p1c6u4ldcv1v5dl471j2spse1kdm5.jpg

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

2 Odpověď zaslal yuro22

  • yuro22
  • yuro22
  • Basák
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

tie dva obrazky mi nejdu otvorit, mozes ich vlozit rovno sem?

Neuser Courage / Cort B4FL fretless (Kent Armstrong) --> ladička D`addario/Planet Waves --> SpectraComp --> HOF mini --> BBE maximizer --> Mesa Subway DI-preamp --> Barefaced FR800     ...TC electronic BH250, Zoom MS-60B ...
0 xLajků:

3 Odpověď zaslal LkS Naposledy upravil: LkS (21. 02. 2018 22.28:11)

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Zmenil som link obrazkov. Uz by mali ist.

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

4 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

je to tak malý, že mě neba to zkoumat smile

vygugli si   "fender footswitch wiring" je tam toho bambilion

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

5 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Okej, uz je to tam normalne, fakt big_smile
Ten wiring som hladal no z tych diagramov bohuzial vela neviem vycitat.

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

6 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

podle toho co píšeš bych řekl, že má odpor v serii s diodou příliš nízkou hodnotu.

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

7 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Takze by trebalo slabsi rezistor na diode? Len podotykam ze predtym ta dioda svietila v pohode (ked spravne nefungoval switch).

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

8 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

funkce toho foodswitche je taková :

zkrat - dioda nesvítí
1kOhm - dioda svítí

podle mě elektronika vyhodnotila odpor toho předřanýho rezistoru za příliš malý ( považuje ho taky za zkrat) takže LED se správně přepíná, ale elektronika nepřepíná
Tomu odpovídá i situace, kdy jsi měl diodu obráceně, protože to byl buď zkrat a nebo obří odpor diody v závěrným směru.

řešení - zvětšit odpor

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

9 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Okej, takze naopak ako som hovoril, je potrebny silnejsi rezistor na diode?

Dalsia vec ktoru som zistil, ktora by mohla pomoct, je ze footswitch fungoval v povodnom stave, ale bolo treba len odpojit diodu. Cize netrebalo prespajkovat cerveny a cierny kabel na outpute pre jack.

Diky za trpezlivost

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

10 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

jaká je tam hodnota odporu ?  Barvy proužků....

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

11 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

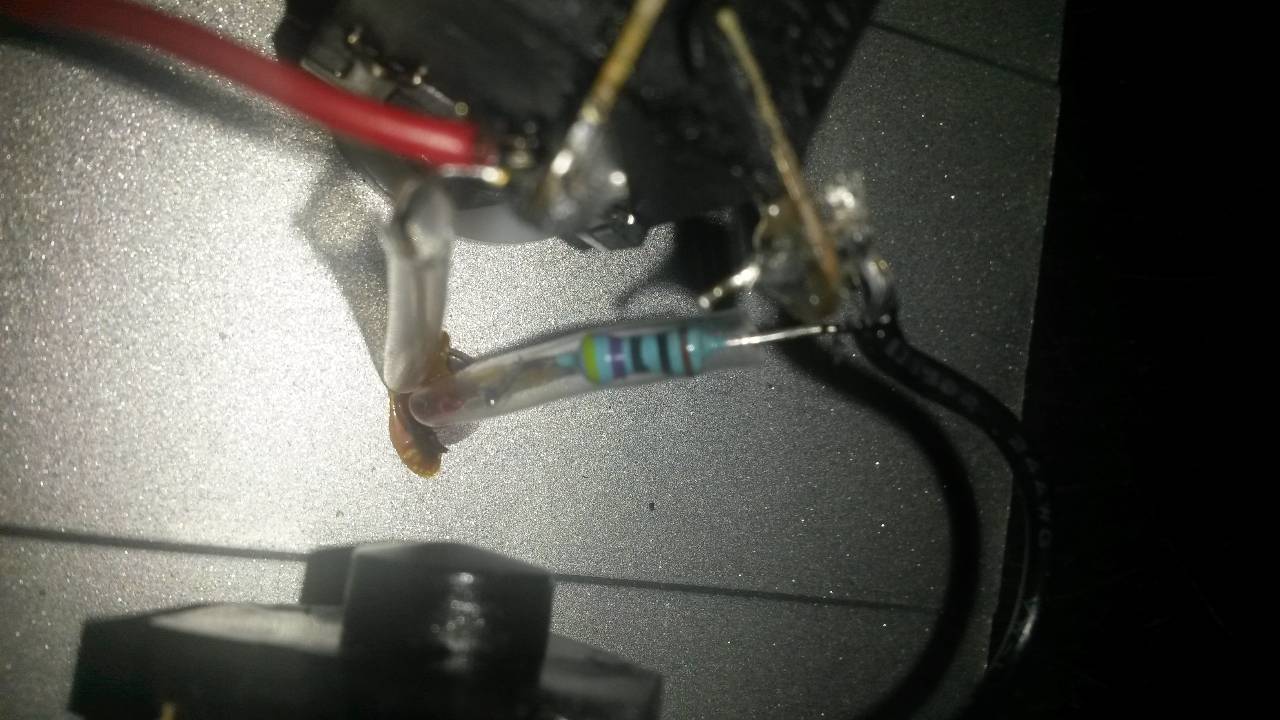

Zlta fialova cierna cierna hneda
http://baskytara.com/img/m/4262/t/p1c6ut7out3hr1cg71inmps267o3.jpg

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

12 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

470Ohm -  zkusil bych tam 1kOhm  nebo i trochu víc...

LkS napsal:

bolo treba len odpojit diodu

    no pravě, pak to byl zkrat VS nekonečný odpor.

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

13 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Takze, nakupil som rezistory 1k, 1,5K, 2k, 3k, 4k, a 5kOhm a vyskusal som vsetky a uplne ten isty vysledok ako s tym 470 Ohm rezistorom ... Nejake dalsie napady? sad

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

14 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

no to je pěkný....   takže jinak - bez tý diody to funguje správně ?

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

15 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Ano

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

16 Odpověď zaslal Nook

  • Nook
  • Nook
  • Bass kecal
  • Nepřítomen
  • Lajků: 14

Re: Fender 1 Button Footswitch

A že by ta dioda měla být připájená na druhých pólech toho přepínače, to by nebylo možný? Ale prd tomu rozumím, takže nevím... prostě bych vyzkoušel všechno možný smile

educated in shopping and wasting time
blankly staring at the screens
am i already clever enough?

Duplo domeček fanclub #1
0 xLajků:

17 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

To som tiez skusal, nefungovala (ale switch kanal prepinal).
Nasiel som ale toto. https://s29.postimg.org/aukf88a9x/IMG_2 … 803-01.jpg Skusim to ako dalsie.

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

18 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

druhej pol přepínače neni napájenej
Na tom obrázku je pořád to samý zapojení v tomhle případě s odporem 1,4k

Jenom pro jistotu - s jakýmkoliv odporem to nepřepínalo, dioda se ale rozsvěcovala správně ?

Pokud je to tak, zesilovač nepodporuje footswitch s LED, protože vyžaduje stavy 0 a nekonečno a jakýkoliv reálný odpor považuje za 0
Zkusil bych koupit trimr a najít hodnou, při který LED ještě svítí a zesilovač už přepne....

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

19 Odpověď zaslal Atvečko Naposledy upravil: Atvečko (27. 02. 2018 10.00:31)

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

nebo to ještě můžes zkusit v obrácený logice - ted to máš  v logice    reálnej odpor a 0

zkus to otočit na   reálnej odpor (1k) a nekonečno



Ono je tedy ještě možný, že ten zesilovač chce dvounapěťovej přepínač, pak by tam musela bejt ještě 5V zenerova dioda ale s tím bych ještě počkal.

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

20 Odpověď zaslal LkS Naposledy upravil: LkS (27. 02. 2018 14.35:18)

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

A mame vitaza.

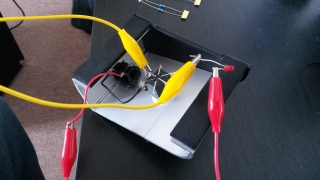

Vyzera nejak takto ... http://baskytara.com/img/m/4262/t/p1c7bh2baheiv1h3d4hbq30jc43.jpg
Vsimnite si prosim absenciu akehokolvek rezistora ... Je to takto OK? Nie je to nejak nebezpecne? Nevypali mi to nejak zosilovac?
Skusil som to najprv s rezistormi a fungovalo to, kanal sa zapol a vypol, ale potom sa sam od seba znova zapol bez toho aby som to switchol. No a potom uz sa nedal kanal vypnut, ostal zapnuty a vsetko svietilo.

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

21 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

No ted to máš seriově v tý logice odpor/nekonečno jak jsem ti psal minule.

Zesilovači to je to jedno, ale změřil bych, jakej teče proud diodou, pro jistotu. Asi velkej nebude , jen pro jistotu. (proto se tam dává ten odpor)

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

22 Odpověď zaslal LkS

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Tak som si vcera kupil multimeter a nameral som 33,7 Voltov co mi pride dost vela. Je dost mozne ze som nieco robil zle a multimeter som pokazil lebo teraz uz nenamerava nic, ukazuje nulu ...

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

23 Odpověď zaslal Atvečko

  • Atvečko
  • Atvečko
  • Basový král
  • Nepřítomen
  • Lajků: 24

Re: Fender 1 Button Footswitch

ježiš smile

Ono je to s těma swičema težký, protože se konstruktéři snaží na mono jack napasovat dva přepínače. Fender to myslím řeší dvěma protichůdně zapojenejma diodama, marshall zase ruznejma úrovněma napětí použitím zenerovy diody ( nebo obráceně ), jiní výrobci na to rezignovali a používají stereo jack (třeba Roland)

A pak do toho začali montovat ty LEDky, celý se to ještě víc zkomplikovalo a z původního "vypínače na drátu" se stalo tohle.  A teď se to všechno navzájem snaží udělat alespoň nějak kompatibilní...  Tohle je výsledek.

Každopádně každý zapojení by mělo reagovat na logiku open/close  (rozpojeno/zkrat), takže zesilovači nic nehrozí. Jestli ti to funguje s tou diodou nech to jak to je. Riskuješ jen to, že se dioda ohřeje a prorazí nebo přeruší. Já bych před ní dal do serie nějakej malej odpor, co největší aby to ještě fungovalo.  ( u paralelního zapojení je potřeba dávat naopak co nejvetší )

JB 60 MiM, PB/JB MiM, Sandberg Electra PB, Cort A4 OPN, JB SQVM70, JB SQVM FL, Jaguar Bass SQCV , PB (skládačka), Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

24 Odpověď zaslal LkS Naposledy upravil: LkS (01. 03. 2018 08.47:20)

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Tak multimeter funguje, neviem co s nim vcera bolo, je to jeden z tych lacnejsich, asi si potreboval dachnout smile
Kazdopadne je to tych 33,7 V. Skusim teda kupit slabsi rezistor. Vedel by si mi este prosim ta povedat priblizne aky odpor by to mal byt?

Music Man Club #13
Sterling by Music Man Ray34CA, Fender Rumble 500c
0 xLajků:

25 Odpověď zaslal olaf

  • olaf
  • olaf
  • Bass velmistr
  • Nepřítomen
  • Lajků: 2

Re: Fender 1 Button Footswitch

tak koukam co te to uz stalo casu, to ten original fend by byl mozna levnejsi

Jack Pampero Workingman Traynor & Soundelirium
0 xLajků:

26 Odpověď zaslal LkS Naposledy upravil: LkS (01. 03. 2018 10.46:38)

  • LkS
  • LkS
  • Basista
  • Nepřítomen
  • Lajků: 1

Re: Fender 1 Button Footswitch

Nope big_smile este stale som v prvej polovici ceny toho orig FS big_smile + vsetky tie veci co som si na tuto pracu kupil planujem nadalej pouzivat.
A cas neriesim smile
