Téma: DIY škatulka z Číny

Třeba se to někomu bude  hodit na pokusy.

Výsledek je myslím fakt docela použitelnej, jen musím pořešit popisky

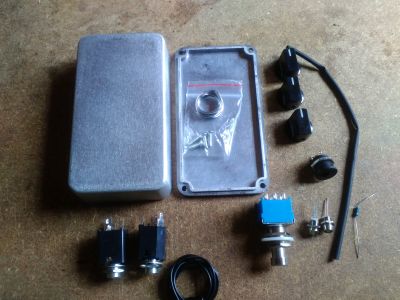

http://baskytara.com/img/m/2116/t/p1akr591mp94rocbcan1crle955.jpg

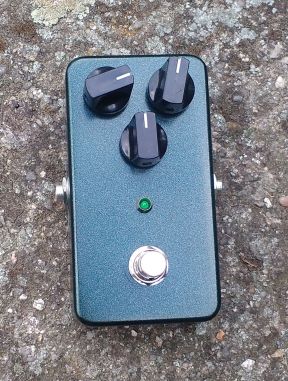

http://baskytara.com/img/m/2116/t/p1akr58j441u1h1nr911mocsn183l3.jpg

JazzBass MiM, Cort A4 OPN, JazzBass SQ VM70, Precision special Atv, Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

2

Re: DIY škatulka z Číny

A co že to umí?

G&L L-2000 1984
GK 400RB 1993, Soundelirium PapaMobile 2x10
DOD FX-100 Pedalboad: Boss ODB-3 - Ibanez PD-7 - (DOD FX72) - Warwick RockTuner PT2 - Kokot Kompresor
Aji já mám profil! Sækədʒəwiːə
0 xLajků:

3 Naposledy upravil: Atvečko (09. 06. 2016 20.54:18)

Re: DIY škatulka z Číny

Paparatzzi napsal:

A co že to umí?

Umí to to, co si do toho dáš... smile  je to DiY (Udělej si sám)

Tahle konkrétní krabička je Michalíkova pumpa ze spectora. Měl jsem ji ve squieru a mám ten zvuk rád, ale nechtělo se mi kvuli tomu rozjebávat fendera.

Chtěl jsem upozornit na tu hliníkovou krabičku.

JazzBass MiM, Cort A4 OPN, JazzBass SQ VM70, Precision special Atv, Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

4

Re: DIY škatulka z Číny

Jo takhle. Já myslel že hlavní chloubou je obsah a krabička jen tipem pro ostatní smile

G&L L-2000 1984
GK 400RB 1993, Soundelirium PapaMobile 2x10
DOD FX-100 Pedalboad: Boss ODB-3 - Ibanez PD-7 - (DOD FX72) - Warwick RockTuner PT2 - Kokot Kompresor
Aji já mám profil! Sækədʒəwiːə
0 xLajků:

5

Re: DIY škatulka z Číny

- přepínač nástrojů ( s nastavením hlasitosti ) Za 4 kila a trochu práce
- přerušovač signalu mezi pedalboard a zesilovač za 350
- vysílačku pro in air - ted to mám v plastový krabičce od routeru smile

prostě na takovýhle blbosti smile

JazzBass MiM, Cort A4 OPN, JazzBass SQ VM70, Precision special Atv, Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

6

Re: DIY škatulka z Číny

"z Číny" - mozes pridat nejaku linku?

Neuser Courage / Cort B4FL fretless (Kent Armstrong) --> ladička D`addario/Planet Waves --> SpectraComp --> HOF mini --> Mesa Subway DI-preamp --> Barefaced FR800     ...TC electronic BH250, Zoom MS-60B ...
0 xLajků:

7 Naposledy upravil: Atvečko (10. 06. 2016 10.07:28)

Re: DIY škatulka z Číny

yuro22 napsal:

"z Číny" - mozes pridat nejaku linku?


http://www.aliexpress.com/w/wholesale-D … Country=cz

moje krabička je konkrétně tahle

http://www.aliexpress.com/item/PB-N1160 … 28722.html

kupovaná  "v akci"   za $13,99

JazzBass MiM, Cort A4 OPN, JazzBass SQ VM70, Precision special Atv, Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

8

Re: DIY škatulka z Číny

Vďaka!
Velmi zaujimave!

Neuser Courage / Cort B4FL fretless (Kent Armstrong) --> ladička D`addario/Planet Waves --> SpectraComp --> HOF mini --> Mesa Subway DI-preamp --> Barefaced FR800     ...TC electronic BH250, Zoom MS-60B ...
0 xLajků:

9

Re: DIY škatulka z Číny

yuro22 napsal:

Velmi zaujimave!

....už jsem si tam celkem pár věci objednával-právě na doporučení tady Atevecka. smile

0 xLajků:

10

Re: DIY škatulka z Číny

Už jen cena za krabičku bez ničeho je moc pěkná. To se u nás těžko shání. A už vůbec ne za takový peníz bych řek....

0 xLajků:

11

Re: DIY škatulka z Číny

Tom350 napsal:

To se u nás těžko shání.

To bych netvrdil, stejný Hammond 1590B je za dvě stovky a neoriginál za 150,– ... Každopádně skrz celkovou cenu kompletu s poťáky, konektory a 3PDT přepínačem je to dobrá koupě.

0 xLajků:

12

Re: DIY škatulka z Číny

Lukáš napsal:

To bych netvrdil, stejný Hammond 1590B je za dvě stovky a neoriginál za 150,– ...

Aha, tak to nejsem úplně v obraze. Kdysi jsem něco takového hledal a nemohl jsem nic najít...dobré vědět

0 xLajků:

13

Re: DIY škatulka z Číny

však ona ta krabička samotná v tý číně stojí kilo smile

JazzBass MiM, Cort A4 OPN, JazzBass SQ VM70, Precision special Atv, Hofner 500/1 1965
Trace Elliot Transit -> Trace Elliot ELF -> 2x110, 210, 115, HA3500, Roland Cube 30
Shure 58A beta -> TC Helicon Harmony Singer
0 xLajků:

14

Re: DIY škatulka z Číny

...tak som tú čínsku krabičku pretavil do niečoho aj ja :-)
je to tá istá akú použil Atvčko - vďaka za tip!
http://baskytara.com/img/m/286/t/p1bbqb78hn17fl198517p81d8s1kl33.jpg
je to malý dvojkanálový mix vo forme pedálu, pasívny, za ním bude vždy nejaký buffer. Súčiastky kvalitné (metalizované odpory, poťáky Alps). Nožným prepínačom sa dá mix vyradiť, vtedy ide jeden kanál napriamo. Popiska je zatiaľ len provizórna, keď bude viac času tak sa s tým pohrám...

Neuser Courage / Cort B4FL fretless (Kent Armstrong) --> ladička D`addario/Planet Waves --> SpectraComp --> HOF mini --> Mesa Subway DI-preamp --> Barefaced FR800     ...TC electronic BH250, Zoom MS-60B ...
0 xLajků:

15

Re: DIY škatulka z Číny

yuro22 napsal:

...tak som tú čínsku krabičku pretavil do niečoho aj ja :-)
je to tá istá akú použil Atvčko - vďaka za tip!
http://baskytara.com/img/m/286/t/p1bbqb78hn17fl198517p81d8s1kl33.jpg
je to malý dvojkanálový mix vo forme pedálu, pasívny, za ním bude vždy nejaký buffer. Súčiastky kvalitné (metalizované odpory, poťáky Alps). Nožným prepínačom sa dá mix vyradiť, vtedy ide jeden kanál napriamo. Popiska je zatiaľ len provizórna, keď bude viac času tak sa s tým pohrám...

krásná práce !!

mohlo by se hodit, můžu poprosit o schéma - díky smile

Fender Jazz bass, Ibanez ATK, Marshall JMP Superbass + JCM800 Sidewinder, Musicman HD-500, SWR WorkingPro 700, Eden D410XLT4, Fullstack Ashdown ABM
0 xLajků:

16 Naposledy upravil: yuro22 (22. 03. 2017 13.09:32)

Re: DIY škatulka z Číny

KarelSam napsal:

můžu poprosit o schéma

schéma je celkom jednoduchá:
http://baskytara.com/img/m/286/t/p1bbqqh5nk7821p091eikqb91ie13.jpg
je to z tejto stránky.
Študoval som po webe názory na rôzne hodnoty súčiastok, nakoniec som to nechal tak ako to je na obrázku.

Keďže s krabičkou bol v balení aj 3PDT foot-switch, tak som ho použil na bypass jedného kanála, pričom všetko ostatné sa z cesty odpojí, zapojenie som vymyslel takto:
1 - vstupny Jack 1
2 - vstup potaka 1
3 - zem
4 - vstupny Jack 2, (resp. spojene s 9)
5 - vstup potaka 2
6 - zem
7 - spolocny vystup za odpormi
8 - vystupny Jack
9 - spojene so 4 (resp vstupny Jack 2, pre priamejší bypass)

Edit: k tomu 3PDT obrázok, nech je to už komplet
http://baskytara.com/img/m/286/t/p1bbqr91nb1n2qd0s47rer1bca3.gif

Neuser Courage / Cort B4FL fretless (Kent Armstrong) --> ladička D`addario/Planet Waves --> SpectraComp --> HOF mini --> Mesa Subway DI-preamp --> Barefaced FR800     ...TC electronic BH250, Zoom MS-60B ...
0 xLajků:

17

Re: DIY škatulka z Číny

yuro22 napsal:
KarelSam napsal:

můžu poprosit o schéma

schéma je celkom jednoduchá:
http://baskytara.com/img/m/286/t/p1bbqqh5nk7821p091eikqb91ie13.jpg
je to z tejto stránky.
Študoval som po webe názory na rôzne hodnoty súčiastok, nakoniec som to nechal tak ako to je na obrázku.

Keďže s krabičkou bol v balení aj 3PDT foot-switch, tak som ho použil na bypass jedného kanála, pričom všetko ostatné sa z cesty odpojí, zapojenie som vymyslel takto:
1 - vstupny Jack 1
2 - vstup potaka 1
3 - zem
4 - vstupny Jack 2, (resp. spojene s 9)
5 - vstup potaka 2
6 - zem
7 - spolocny vystup za odpormi
8 - vystupny Jack
9 - spojene so 4 (resp vstupny Jack 2, pre priamejší bypass)

Edit: k tomu 3PDT obrázok, nech je to už komplet
http://baskytara.com/img/m/286/t/p1bbqr91nb1n2qd0s47rer1bca3.gif

díky smile
