Yamaha TRB5P - úprava elektroniky na pasivní

Cauko, ja by som zaujem o ukazky urcite mal

Tiez mam na base vol tone, vol tone (plus kazdy snimac prepinatelny na seriu,singel,paralel) a daku sa s tym narobit divy

O tom jsem taky přemýšlel, že bych na ten přepínač dal přepínání snímačů do serie, ale bylo by to už moc drátů a nevím jak by to ani znělo.

Bylo by prosim schema, jak zkombinovat 3 volume a 2 tonove clony? Dekuji

Ne, nic není aktivní.

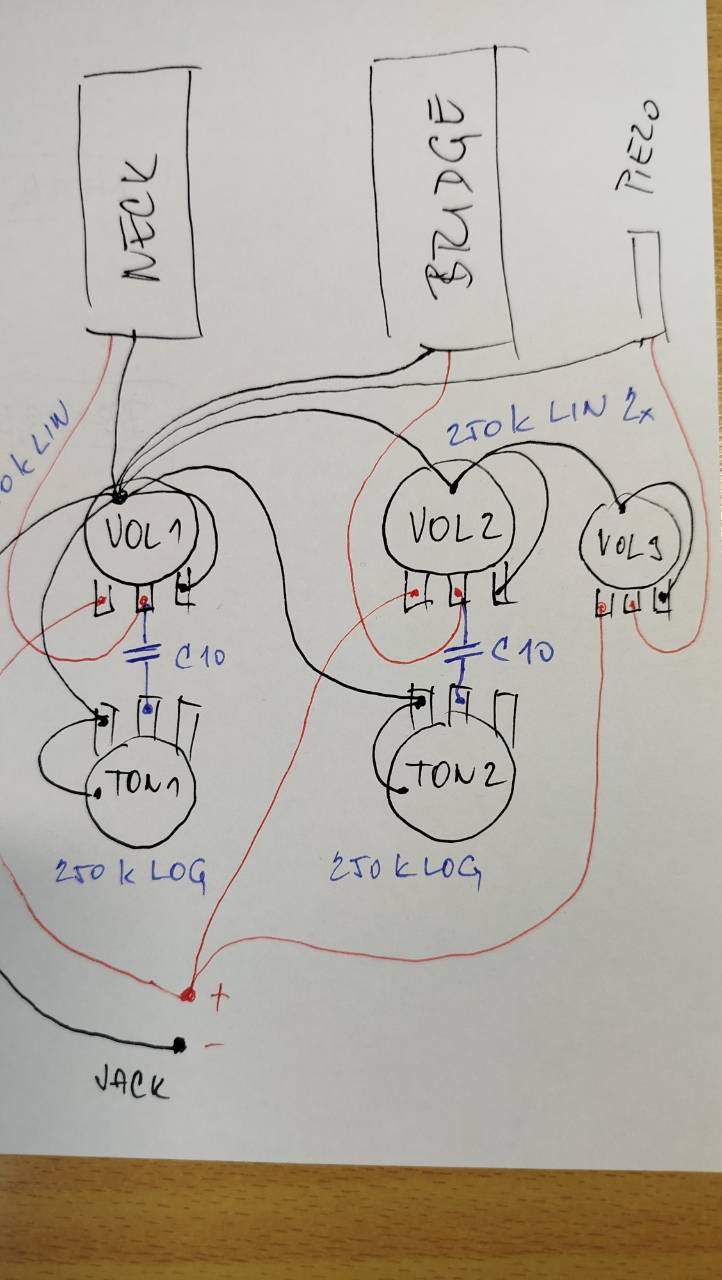

Vymyslel jsem to takhle jednoduše a kupodivu to funguje. Není tam zakresleno veškeré zemění, jen aby se z toho dalo pochopit zapojení dvou clon.

EDIT: Ještě musím pořádně prozkoumat, jestli jedna clona neovlivňuje druhou, zatím se nezdá, ale na podrobné zkoumání nebyl čas. To by se zřejmě dalo lehce vyřešit diodama. Dvě clony jsou tam hlavně proto, že jsem chtěl využít všechny stávající pozice. Ale budu rád, když mi někdo řekne, že takhle je to blbě a poradí, jak to mám udělat

 Jedna clona druhou neovlivnuje, ale jakmile jednu stahnes, druha uz nema "zadnou funkci", mas-li stejne hodnoty kondenzatoru. Vysky stahnes stejne vyslednemu signalu do zeme a je pomerne jedno ze ktereho bodu. Kdyz tam das diodu, zkreslis si stridavy signal, protoze kytara nema + a -.

 To je super. Kdybys chtel vetsi variabilitu z nejakeho duvodu, muzes dat na kazdou clonu jinou hodnotu kondenzatoru. Pokud hrajes na PB+JB, muzes si treba jednou clonou zaclonit mirne a druhou hoodne atd.

 V pasivnim zapojeni, tak jak klasicka clona funguje, ti stahne vysky v celem obvodu, takze nemuses udelat "mix" dvou zvuku. Muzes si zaclonit snimace kazdy zvlast, pouzivas-li kazdy zvlast. Pokud bys na JB hral ala precl, tak na clonu nemusis sahat pokazde, kdyz sahas na Volume poty a jen stahnes Volume daneho snimace. Treba si nechas clonu na kobylkovem uplne zaclonenou a naopak krkac nechas bez clony. Pak si Volume vytahnes ten na ktery chces hrat.

 Nemaji tam u kazde clony jiny kondenzator? Principialne to neni spatne, osobne si kytaru ala Les Paul nedovedu predstavit bez clony zvlast. Prepinacem si jen "vyberu zvuk".

 Puvodni JB mel jeste pred samici z kazdeho stacked knobu(V/T) rezistor o hodnote cca. 20k a pres tenhle je spojil na vystupni jack. Tohle zapojeni uz dnesni AVRI nerespektuji. Nejsem ani uplne jisty proc to tak Fender navrhnul, ale podobna vec patri k dobrym zvykum v zesilovaci nf technice. Spojujes-li dva signaly v jednom bode z paralelniho zapojeni, spojis je pres rezistory.

 Existuje rotacni prepinac, ale nikdy jsem to do kytary nedaval. Pokud nekdo jiny vi, kde se to da objednat, tak bych byl rad, zrovna tady neco takoveho resim.

Edit: Mohlo by se zdat, ze Stacked knoby ala 1960 JB jsou tim padem nesmysl, ale to je otazka na delsi povidani. Neni tomu tak, je to proste zpusob ovladani snimacu.

 Možná se ještě můžeš inspirovat u zapojení Rickenbackera. Tak je taky 2x volume a 2x tone + přepínač.

 Rotační přepínač měli Jolany Diamantky, ale kdo to dělá dneska to nevím. Ale určitě existujou, protože na efektech vídám otočné přepínače 3, 5 , 7 polohový....

Tak tak. Na thomannovi taky mají, sivcak myslím taky, případně ještě Schaller dela variace na svoje slavné megaswitche

 To je to, co právě nechci. Takhle mi tovyhovuje. Jen jsem se snažil obsadit všechna místa pro poťáky na base. Kdyby mi to nebylo blbý, tak pojedu přímo snímače - jack.
