Téma: zapojení 2 humbuckerů se 4 potenciometry
Skládám si pro radost takovou basovou stavebnici, jsou tam 2 humbuckery, v base předvrtané 4 díry, v pytlíku 4 stejné potenciometry, dva kondenzátory, žádný návod. Pochopil jsem to tak, že má být tedy 2x volume a 2x tónová clona, tj. krkový má volume+tone a kobylkový má volume+tone.
Zapojil jsem provizorně každý z humbuckerů takto:
a pak živé výstupy přivedl na jack a tam je spojil. Funguje to nyní tak, že kterýmkoli z obou volume se ztlumí celá basa a ne jen jeden ze snímačů. Což je známý problém, vlastně totiž nejde zapojit 2xvolume a 2xtone tak, aby každý snímač byl regulován samostatně (jako třeba u klasického jazz bass vol-vol-tone). Elektrikáři asi i chápou proč, já to beru jako fakt a ani žádné takové schéma na netu dohledatelné není.
1. Pokud to nechám, jak to je, a budu hrát s oběma volume naplno otevřenými, nepřicházím nějak o zvuk nebo signál, když jsem výstupy obou snímačů propojil na jacku?

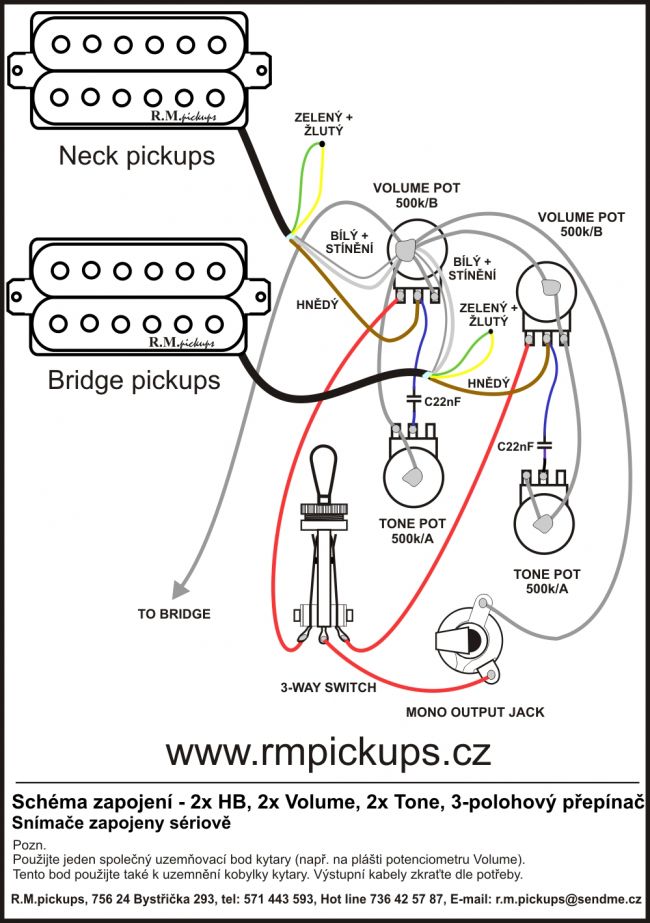

2. Máte vyzkoušené jiné, lepší zapojení, když v base jsou 4 otvory? Jiné schéma jsem na netu nenašel, pouze takovéto s 3polohovým přepínačem:
3. Pokud tedy by byl volbou přepínač, je OK toto schéma a k tomu např. tento přepínač https://www.thomann.de/at/partsland_tog … ch_prv_5_2 ?
4. Ale s přepínačem stejně nebude možnost proměnlivě míchat signál z obou snímačů (jak je možné třeba u jazz bass), nebo ano? To přeci bude jen krkový/jen kobylový/oba současně, ne?
5. Bonusový dotaz: Z humbuckeru vede 5 drátů: dva (červený+bílý) a dva (zelený+holý) jsou vždy spojeny, pátý (černý) je zem. Je jedno, kterou dvojici drátů ponechám spojenou volně viset nezapojenou a kterou přivedu na volume potenciometr jakožto živý signál? Našel sjem totižprotichdná schémata na webu, tak si říkám, zda je to jedno nebo ne? Já použil jako živý tu dvojici červený+bílý a hraje to :-)
Díky elektrikářům za rady! :-)
