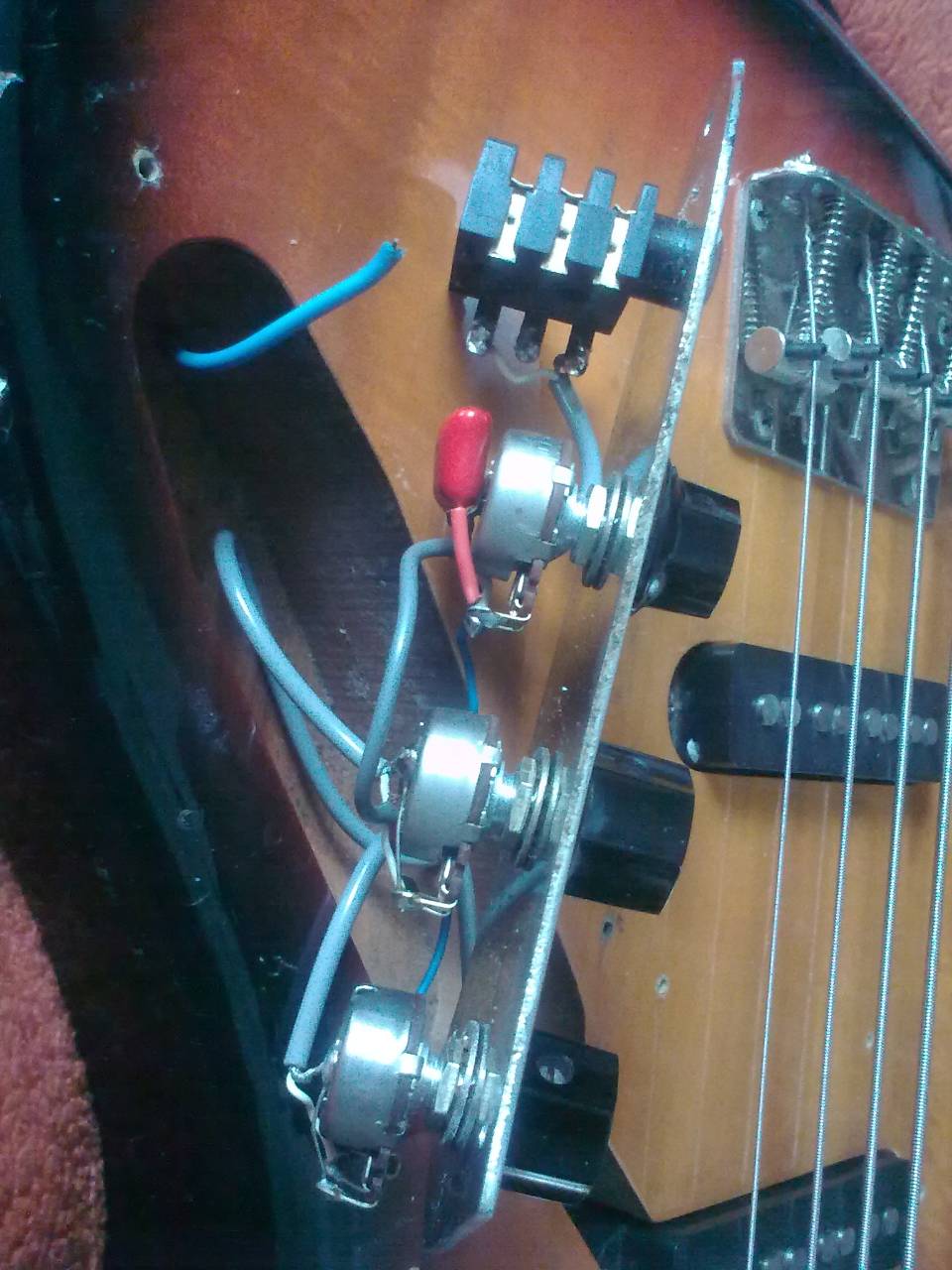

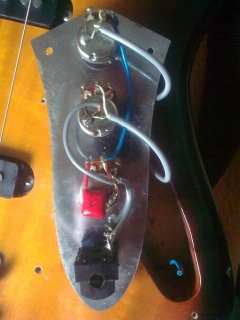

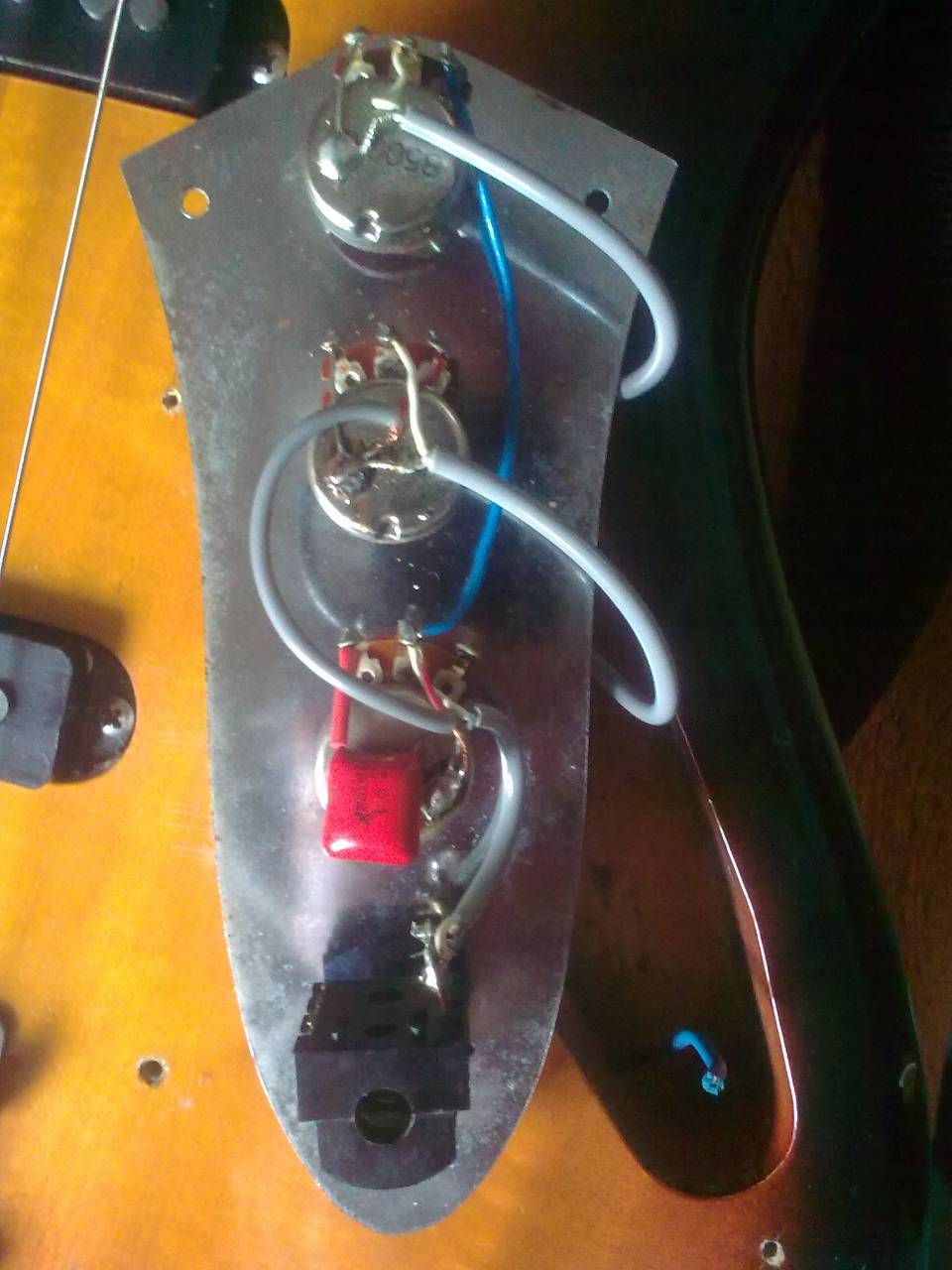

z tech fotek se neda urcit vubec nic - koukni se na ty miste kde bylo letovano - urcite tam najdes misto kde je ten druhej konecek toho utrzeneho kablu

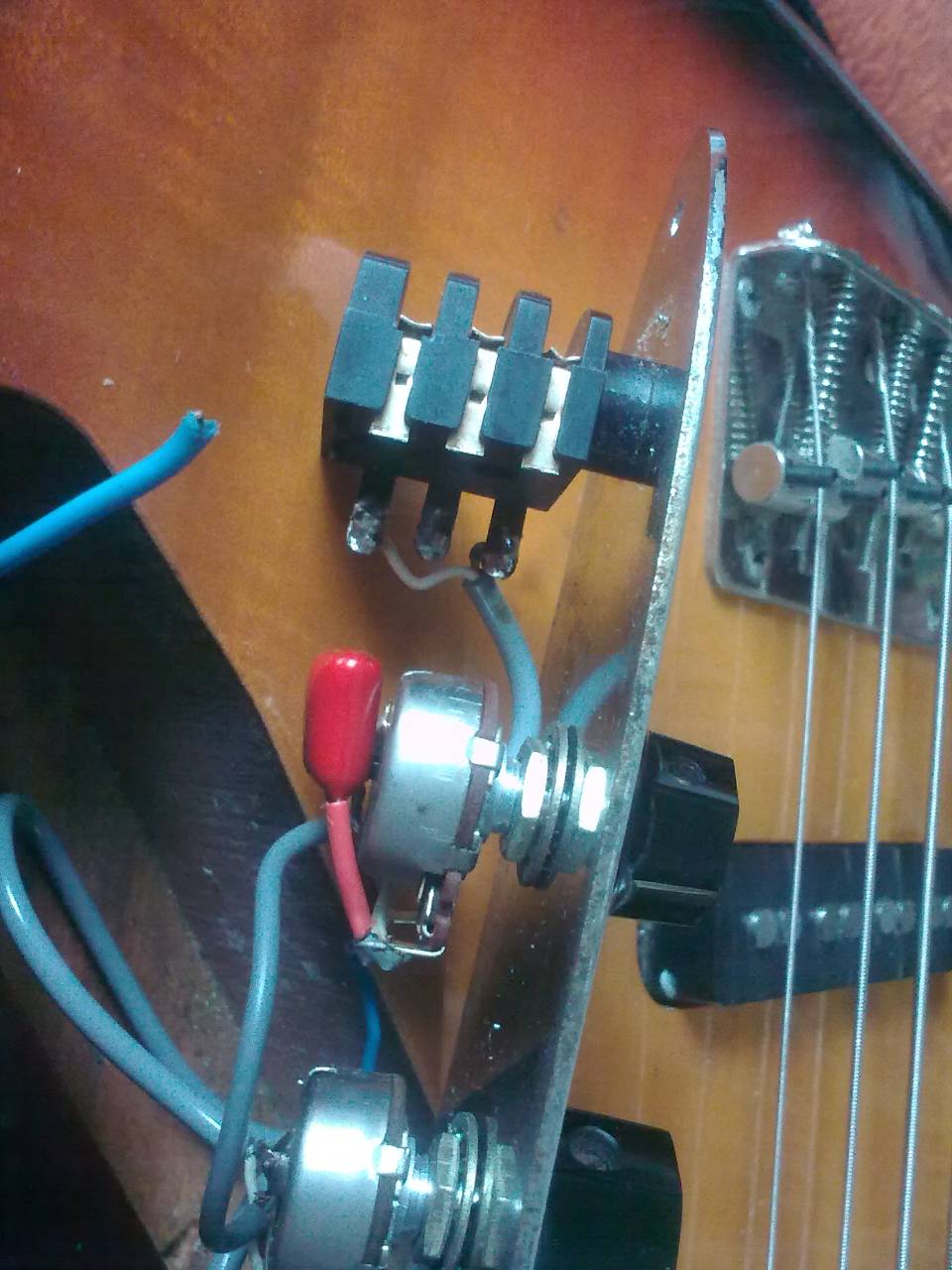

predevsim bych se zameril na ten konektor

to ja tak poznám , neobsadený je z tých troch konektorov len prostredný, cín na ňom je, ale žiadny zvyšok drôtu nie, a ani na uvoľnenom kábliku na drôte nie sú žiadne stopy cínu.

Ježiš, a kostra je kde - zháňa sa v zdravotníckych potrebách?   Ja to fakt potrebujem vysvetliť ako pre blbca, podať na lopate . Ale každopádne vďaka za ochotu.

Ešte otázka k tomu odbrumeniu - podľa návodu sa má zo šácht snímačov i elektriky vyviesť na telo prúžok medenej fólie, aby sa potom dotýkal fólie na spodnej časti pickguardu. Na base je ale šachta elektriky a krkového snímača prepojená, treba tam teda dať prúžok do obidvoch, alebo stačí len ten jeden, ktorý má byť v šachte elektriky a prepojený s controlplateom?

...a co ti brumí?...když máš oba poťáky na plno, tak to nebrumí ne? Jinak každej singl sám brumí.

Práve že keď sú naplno. Ak kadejako kľučkujem pred aparátom, dá sa nájsť poloha, keď sa to stíši, ale stačí ju trochu zmeniť  a hučanie je naspäť. Najviac to ale reaguje na tónovú clonu, ak je úplne stiahnutá, nebrumí, lenže taký zvuk prakticky nepoužívam, a čím viac sa otvára, tým je brum silnejší.

hele ja to asi vidim....chapu dobre ze ty dva horni potaky jsou na upravy pomeru mezi snimaci? ze ano

od toho horniho potaku vede modrej kabel k dolnimu potaku nastaveni clony - ten by mel byt take stinenej (stejne jako je vedenej od toho prostredniho potaku) - takhle tam mas vedenej zivej konec nestinenej - navic kdyz je potak naplno tak je na nejvetsi impedanci a chyta co muze

ten modrej co mas upadle pridelej kamkoliv kde je nejake stineni (treba na to pouzdro potenciometru)

jinak vezmi take ohmetr a zkus zda je spojenej opravdu s tou kobylou - dej jeden drat z ohmetru na ten upadlej drat nez ho priletujes a druhej dej na plech kobyly - melo by to ukazovat v podstate 0 ohmu

psal jsem ti:
a) ze mas vzit OHMETR ne VOLTMETR
b) ze ho mas priletovat na stineni (treba na skrin nejakeho potenciometru)
c) ze je treba vymenit ten modrej kablik za stinenej

ale je to marny, je to marny ...je to marny

...stejně to určitě není origo zapojení. Vypadá to, že už to nějaký ajeťák předělával. Na mým JB nejsou stíněný žádný káble-ani ty od snímačů a basa nebrumí,...vyjma samotných singlů.

ad a) on je to nejaký multimeter s možnosťou nastavenia aj na ohmy, tie som meral
ad b) to je pravda, ale ja som najskôr skúsil ten Matejov návrh, skúsim to teda ešte preletovať
ad c) to si jednak nepísal ("ten modrej co mas upadle pridelej kamkoliv kde je nejake stineni"), a beztak ani neviem, aký je stínenej kabel a ako ho vymeniť, hehe. Písal som predsa hneď na začiatku, že na techniku (a fyziku a podobné) som ľavý, ale "je to marny, je to marny ...je to marny" . Preto tiež
ad d) netuším, ako hľadať prerušený zemiaci pól - ak je to náhodou zmeranie oboch jackov, tak hodnotu ukazuje nula celých niečo.
Každý niečo nevieme, tak sorry a vďaka za trpezlivosť.

stineni bych vypustil a rozdelil bych si draty na signal a zem .. signal de prez potaky na zalud jacka .. vsechno ostatni by melo bejt propojeno dohromady a vest na telo jacka...

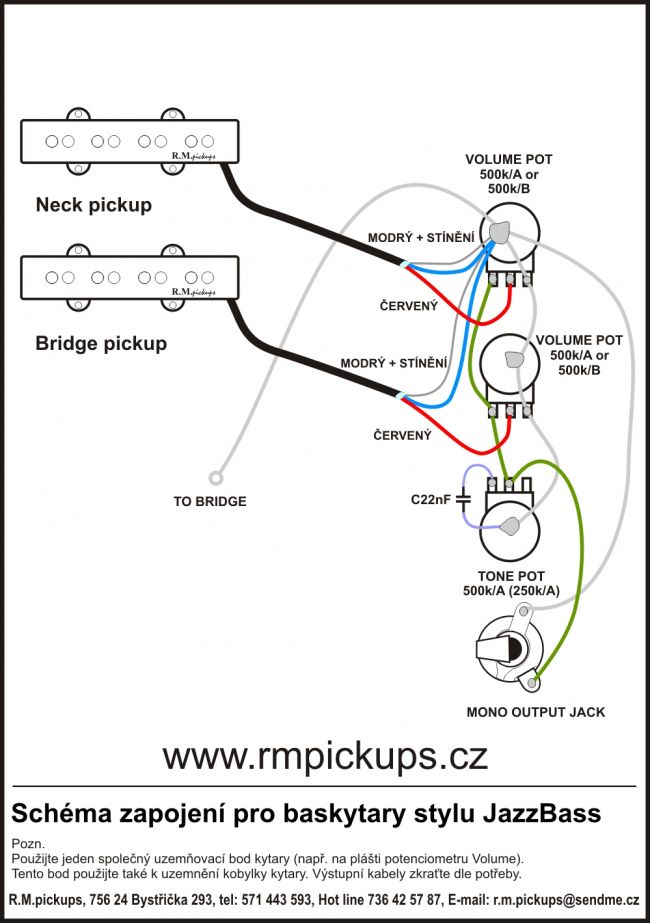

to schema rm je fajn ale zbytecne slozity vygoogli si jiny jednodussi ...

ešte otázka, ak teda tienenie nič nezachráni - zmení sa niečo (k lepšiemu), ak by som v rámci "hi-tek" natrel šachty a podlepil pickguard fóliou? Ináč - dotyk na kobylke nič nemení, najväčšia zmena je, keď sa otáčam s basou.

tak nezbyde nez odsroubovat tu kobylu a vystrcit kus toho nahatyho modryho dratu aby byl v kontaktu s ni..
samozrejme to predpoklada ze ten druhej utrzenej konec je nekde uzemnen tj napajen na neco co je pripojeny k tomu konektoru co vede na telo jacka...
